Dlaczego w elektrowni Fukushima-Daiichi doszło do awarii?
Gdy 11 marca 2011 roku o godz. 14:46 ziemia w Japonii zadrżała, systemy bezpieczeństwa bez zwłoki wyłączyły wszystkie reaktory pracujące na zagrożonym terenie w elektrowniach Onagawa, Fukushima I (Daiichi) i II (Daini) oraz Tokai Daini. Dlaczego więc doszło do awarii? Czy wyłączony reaktor może być groźny?

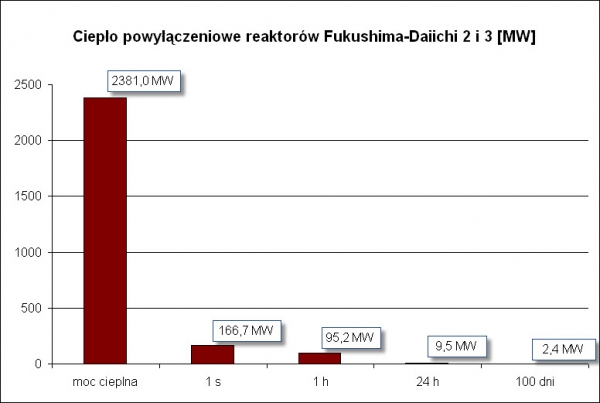

Ciepło powyłączeniowe 2. i 3. reaktora Fukushima Daiichi (reaktor 1. miał mniejszą moc, a reaktory 4., 5. i 6. nie pracowały)
Źródła ciepła w reaktorze to:
- reakcja łańcuchowa,
- rozpady promieniotwórcze produktów tej reakcji.
Awaryjne wyłączenie reaktora trwa 1-2 s i oznacza przerwanie reakcji łańcuchowej, czyli wyłączenie głównego, potężnego źródła ciepła, ale pozostają promieniotwórcze produkty reakcji, których atomy nadal się rozpadają i nadal produkują ciepło, choć w znacznie mniejszej ilości. Jest to tak zwane ciepło powyłączeniowe, które stanowi niewielki procent pełnej mocy pracującego reaktora:
czas od wyłączenia | % mocy |
---|---|
zaraz po wyłączeniu | 7,00% |
po godz | 4,00% |
po 24 godz | 0,40% |
po 100 dniach | 0,10% |

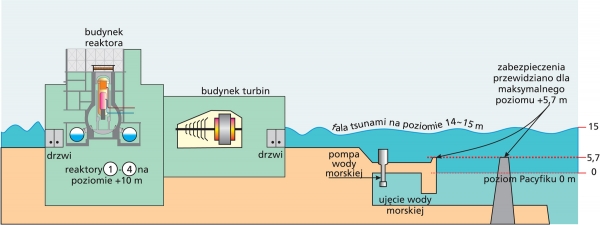

Pierwotną przyczyną wszystkich nieszczęść, które spadły na elektrownię jądrową Fukushima-Daiichi i na całą Japonię było trzęsienie ziemi, ale nie ono doprowadziło do awarii reaktorów. Gdyby nie fala tsunami, która zniszczyła zbiorniki paliwa i przerwała pracę generatorów diesla zasilających układy awaryjnego chłodzenia, nie byłoby żadnej awarii i do dziś mało kto by wiedział o istnieniu elektrowni jądrowej w japońskiej prefekturze Fukushima.
11 marca 2011, 14:46 |
trzęsienie ziemi i wyłączenie pracujących reaktorów przerwanie zasilania z sieci krajowej start generatorów diesla |
bezproblemowe awaryjne chłodzenie reaktorów | |
15:42 |
fala tsunami |
15:45 |
utracenie zbiorników z paliwem dieslowskim jedynym źródłem zasilania systemów chłodzenia pozostały akumulatory |
rozgrzewanie się reaktorów na skutek ciepła powyłączeniowego; parowanie wody i wzrost ciśnienia pary odsłanianie koszulek prętów paliwowych i produkcja wodoru w reakcji pary wodnej z zircaloyem (stopem, z którego są wykonane koszulki)* |
|
12 marca 2011, 9:07 |
otworzenie się zaworu bezpieczeństwa w obudowie bezpieczeństwa Fukushima Daiichi |
15:36 | wybuch wodoru w reaktorze 1 |
14 marca 2011, 11:01 | wybuch wodoru w reaktorze 3 |
*Zircaloy to stop cyrkonu, ok. 1,5–2,5% cyny z niewielkimi dodatkami niklu, chromu, niobu i żelaza, który wytrzymuje warunki w rdzeniu reaktora i jest prawie przezroczysty dla neutronów termicznych (bardzo mały przekrój czynny na reakcję neutronów termicznych z zircaloyem).
W temperaturze powyżej 600 ºC w reakcji cyrkonu z parą wodną zaczyna być produkowany wodór; w temperaturze 900 ºC reakcja zaczyna być burzliwa:
Zr + 2H2O → ZrO2 + 2H2 + 6420 kJ/kgZr (intensywność reakcji zależy od temperatury).
Wodór jest w reaktorze produkowany również w kilku innych reakcjach, lecz w znacznie mniejszych ilościach.
Fala tsunami spowowowała utratę zasilania i zanik chłodzenia, co stało się przyczyną przegrzania reaktorów.
W elektrowni Fukushima nie było wybuchu jądrowego, ale wskutek wysokich temperatur doszło do reakcji chemicznej cyrkonu z parą wodną, która spowodowała wydzielenie wodoru poza pierwotną obudowę bezpieczeństwa.
W reaktorach japońskich nie było pasywnych autokatalitycznych układów rekombinacji wodoru, które działają samoczynnie bez dopływu energii z zewnątrz. Takie układy już od połowy lat 90-tych wprowadzano w reaktorach Unii Europejskiej i instalowano sukcesywnie w Rosji i innych krajach. W Fukushimie operator polegał na rekombinacji wodoru w układach wymagających doprowadzenia energii elektrycznej. Ponieważ po tsunami wszelkie źródła energii elektrycznej zostały utracone, wodoru nie można było rekombinować i przy uwalnianiu gazów z obudowy doszło do niekontrolowanych reakcji wodoru z tlenem, które przekształciły się w wybuchy i zniszczyły wtórną obudowę reaktorów.
Rdzenie reaktorów zostały uszkodzone, bo po utracie zasilania elektrycznego po kilku godzinach utracono możliwości chłodzenia paliwa. Poziom wody wciąż się obniżał i w końcu doszło do odsłonięcia rdzeni reaktorów 1-3. Znajdujące się w nich pręty paliwowe zaczęły się topić. Gorące paliwo spłynęło na dno zbiornika reaktora. W reaktorach 2 i 3 dno nie przetopiło się, jednak przez otwory technologicznie w dnie prawdopodobnie doszło do wycieków do wnętrza obudowy bezpieczeństwa. W reaktorze 1 stopione paliwo przepaliło zbiornik i trafiło do chłodzonego wodą chwytacza rdzenia, ale obudowa pierwotna wytrzymała i materiały stopione w rdzeniu nie wypłynęły poza obudowę.
Natomiast poza obudowę wydostały się lotne produkty rozszczepienia, wydzielone z uszkodzonego paliwa, takie jak cez, jod, krypton i ksenon. Uwolnienia te były znacznie mniejsze niż w Czarnobylu, bo uszkodzenia rdzenia były mniejsze, a obudowa wytrzymała, ale wystąpiły w czterech reaktorach i w związku z tym wydzielenia poza elektrownię były znaczne.
